Biztosítéktáblák csatlakozó-kiosztása

Az alábbi információk a fiatforum.com -ról származnak. Az érintkező kiosztások a benzines változatokra vonatkoznak, dízel változatnál eltérés lehetséges.

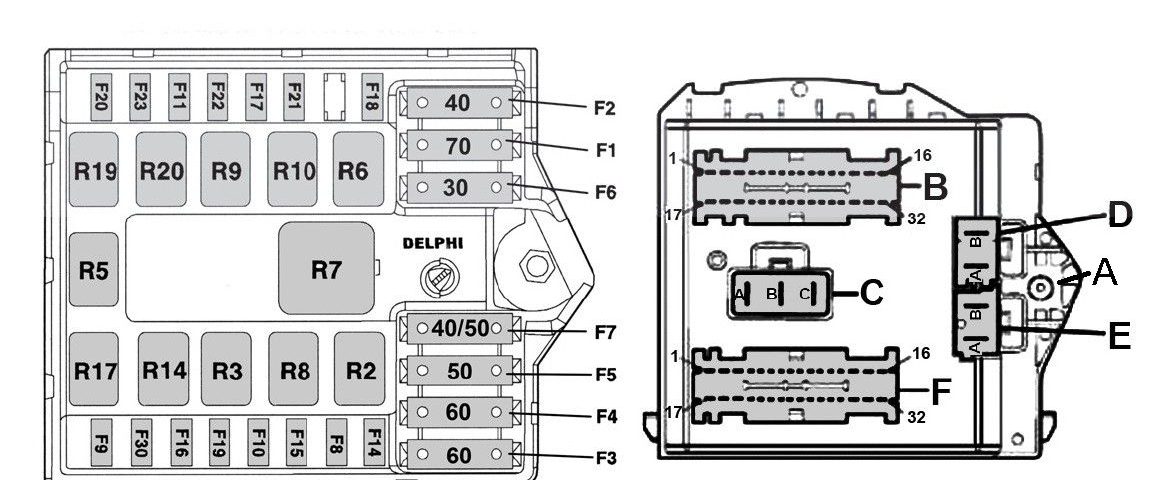

Motortéri biztosítéktábla

Motortéri “A” jelű csatlakozó:

A biztosítéktábla pozitív betáp csatlakozása az akkumulátor pozitív (+) sarujáról.

Motortéri “B” jelű csatlakozó:

  1. Fényszórómosó szivattyú tápellátása
  2. Fő terhelések táplálása (előkészítés)
  3. Nincs csatlakoztatva
  4. Bal oldali ködfényszóró
  5. Jobb oldali ködfényszóró
  6. Fényszórómosó relé
  7. Nincs csatlakoztatva
  8. Nincs csatlakoztatva
  9. INT/A szolgáltatások (előkészítés)
  10. INT/A klíma
  11. INT/A fűtéskonzol
  12. Távolsági fényszóró relé
  13. Nincs csatlakoztatva
  14. Automata váltó relé
  15. +50 gyújtáskapcsolóra (indítás)
  16. Üzemanyag szivattyú
  17. Automata váltó relé
  18. Automata váltó működtető tápellátás
  19. Nincs csatlakoztatva
  20. INT előkészítés
  21. Kürt relé
  22. Jobb oldali távolsági fényszóró
  23. Ködfényszóró relé
  24. Távolsági fényszóró (előkészítés)
  25. Bal oldali távolsági fényszóró
  26. Utastéri ventilátor relé behúzótekercs test
  27. Kéttónusú kürt magas tónus táp
  28. Egytónusú kürt vagy kéttónusú kürt alacsony tónus táp
  29. Nincs csatlakoztatva
  30. +15 / 54 gyújtáskapcsoló (+ kulcs)
  31. Gyújtáskapcsoló betáplálás
  32. Belső ventilátor

Motortéri “C” jelű csatlakozó:

A Hűtőventilátor 2. fokozat tápellátása
B Egyfokozatú hűtőventilátor kapcsoló tápellátása
C Hűtőventilátor 1. fokozat tápellátása

Motortéri “D” jelű csatlakozó:

A Elektromos szervokormány vezérlőegység tápellátása
B ABS vezérlőegység tápellátása

Motortéri “E” jelű csatlakozó:

A Óracsoport vezérlőegység tápellátása (egyszerű változat)
B Óracsoport vezérlőegység tápellátása (opció)

Motortéri “F” jelű csatlakozó:

  1. Nincs csatlakoztatva
  2. Fűtött szűrő
  3. Automata váltó relé tekercs betáp T20 (előkészítés)
  4. Klíma kompresszor betáp
  5. Klíma kompresszor relé táp
  6. Fűtött szűrő relé táp
  7. Lambda-szonda, EVAP szolenoid, sebesség jeladó táp
  8. +15 / 54 táp az ECU relé tekercseknek
  9. +15 / 54 ECU kulcs érzékelő
  10. ECU relé tekercs táp
  11. Üzemanyag szivattyú – electrostop relé
  12. Motor vezérlő rendszer relé
  13. Nincs csatlakoztatva
  14. Nincs csatlakoztatva
  15. Nincs csatlakoztatva
  16. Nincs csatlakoztatva
  17. Táp az automata váltó relétől, T20 (előkészítés)
  18. Injektorok, tekercsek, üzemanyag szivattyú táp
  19. +50 indítómotor behúzótekercs
  20. Nincs csatlakoztatva
  21. Hűtőventilátor 2. fokozat relé
  22. Fűtött szűrő relé táp
  23. ECU akkumulátor (+) táp
  24. Nincs csatlakoztatva
  25. Nincs csatlakoztatva
  26. Nincs csatlakoztatva
  27. Nincs csatlakoztatva
  28. Hűtőventilátor 1. fokozat relé
  29. Üzemanyagszivattyú – electrostop relé tekercs táp
  30. Üzemanyagszivattyú – electrostop táp
  31. ECU fő fogyasztók betápja
  32. ECU betáp

Utastéri biztosítéktábla

Utastéri “A” jelű csatlakozó:

  1. Bal és jobb fényszóró magasság állítás jel
  2. Bal és jobb fényszóró állító motor táp
  3. Bal tompított fényszóró táp
  4. Automata váltó soros vonal
  5. City / normál kormány rásegítés jel a szervovezérlő felé
  6. TDS olaj szint
  7. Kapcsolt/A táp relé tekercseknek
  8. Tolatólámpa vezérlő jel
  9. Üzemanyag szivattyú táp
  10. Ablaktörlő / kettős szivattyú táp
  11. Kapcsolt táp az ABS-nek
  12. Jobb tompított fényszóró táp
  13. + fűtéskonzol / klíma fények
  14. Féklámpa kapcsoló táp
  15. Féklámpa vezérlő jel
  16. Fék jel ABS-nek
  17. Kapcsolt táp a kormányszervonak
  18. Kapcsolt táp a kipörgésgátlónak
  19. Tolató kapcsoló / automata váltó rendszer táp
  20. Jobb és bal fényszóró magasságállító test

Utastéri “B” jelű csatlakozó:

A Akkumulátor (+) szolgáltatásoknak (előkészítés)
B Nincs csatlakoztatva

Utastéri “C” jelű csatlakozó:

A Akkumulátor (+) az óracsoport vezérlőnek
B Akkumulátor (+) kiegészítő az óracsoport vezérlőnek

Utastéri “D” jelű csatlakozó:

  1. Bal hátsó elektromos ablak táp
  2. Jobb hátsó elektromos ablak táp
  3. Tetőablak táp
  4. Fűtött ülések tápja
  5. Középső féklámpa táp
  6. Féklámpa jel utánfutónak
  7. Tolatólámpa jel
  8. Utas oldali tolatólámpa működtetés
  9. Hátsó ablaktörlő fék
  10. CAN-busz A (gyűjtött előkészítés hátulra)
  11. F32 biztosítéktól táp (előkészítés)
  12. Táp aljzat
  13. Mélynyomó táp
  14. Táp aljzat
  15. Hátsó ablakfűtés táp
  16. Központizár zárás vezérlés
  17. Jobb első elektromos ablak táp (előkészítés)
  18. Központizár nyitás vezérlés
  19. Elektromos tükrök táp / fény
  20. Hátsó ablaktörlő motor táp
  21. Fűtött ülések visszajelző fény
  22. Biztonsági öv figyelmeztető lámpa (előkészítés)
  23. Esőérzékelő táp (F49)
  24. Kapcsolt táp utánfutónak
  25. Rendszámtábla világítás táp (előkészítés)
  26. Rendszámtábla világítás táp
  27. Világítás táp (előkészítés)
  28. CAN-busz B (gyűjtött előkészítés hátulra)
  29. Nincs csatlakoztatva
  30. Bal első elektromos ablak táp (előkészítés)
  31. Jobb és bal fűtött tükör
  32. Üzemanyag szivattyú táp

Utastéri “E” jelű csatlakozó:

  1. Kapcsolt/A a gyújtáskapcsolótól
  2. Parkoló lámpák vezérlő jel a gyújtáskapcsolótól
  3. Kapcsolt táp a rádiónak
  4. Kapcsolt táp a rádió telefonnak (előkészítés)
  5. CAN-busz B rádiónak
  6. Kapcsolt táp légzsáknak
  7. Rádió és rádió memória táp
  8. Rádió / telefon táp (előkészítés)
  9. Szivargyújtó táp
  10. Óracsoport vezérlő test
  11. Táp a gyújtáskapcsolótól
  12. Rádió / telefon világítás
  13. Szivargyújtó világítás
  14. Kapcsolt/A táp F31 biztosíték után (előkészítés)
  15. TDS motorolaj szint
  16. City / normál kormányszervo vezérlő jel
  17. CAN-busz A rádiónak
  18. Nincs csatlakoztatva
  19. Jobb első elektromos ablak táp
  20. Bal első elektromos ablak táp

Utastéri “F” jelű csatlakozó:

  1. Automata váltó folyadék szint soros vonal
  2. Kapcsolt táp F37-től (előkészítés)
  3. Nincs csatlakoztatva
  4. Nincs csatlakoztatva
  5. Biztonsági öv figyelmeztető lámpa óracsoport csatlakozóra (előkészítés)
  6. Nincs csatlakoztatva
  7. Nincs csatlakoztatva
  8. Fényszóró magasságállító (előkészítés)
  9. Előkészítés + lámpák

Utastéri “G” jelű csatlakozó:

10. Fényszóró magasságállító test (előkészítés)
11. Hátsóablak fűtés vezérlés
12. Kapcsolt táp óracsoportnak
13. + fényjelzők bajuszkapcsolótól
14. Fényszóró magasságállító táp az óracsoportban
15. Hátsó ablaktörlő fék
16. Világítás rendszer táp
17. Hátsó ablaktörlő táp
18. Fényszóró magasságállító vezérlő jel

Utastéri “X” jelű csatlakozó (a fedélzeti számítógép Y jelű csatlakozójára csatlakoztatva):

  1. Központizár táp
  2. Középső féklámpa jel
  3. Tolatólámpa jel
  4. Nincs csatlakoztatva
  5. CAN-busz B az óracsoportnak
  6. Hátsóablak fűtés relé tekercs R11
  7. Can-busz A az óracsoportnak
  8. Tompított fényszóró relé tekercs R1
  9. INT táp a fedélzeti számítógépnek (gyújtás kapcsolva, F37 biztosíték előtt)
  10. Ajtó záró motorok
  11. Ajtó nyitó motorok
  12. Lámpa rendszer táp a gyújtáskapcsolótól
  13. INT táp az óracsoportnak (gyújtás kapcsolva, F37 után)
  14. Tetőablak, elektromos ablak relé R13
  15. Fűtéskonzol és szivargyújtó világítás, rendszámtábla világítás
  16. Nincs csatlakoztatva
  17. Szolgáltatások táp
  18. Fedélzeti számítógép táp (immo., CAN-busz, helyzetjelzők, hátsó ködlámpa)
  19. Irányjelző, elakadásjelző, műszervilágítás (F53 biztosítékról)
  20. Központizár test

Szabványos elektromos érintkező számozások, jelölések: en.wikipedia.org/wiki/DIN_72552
